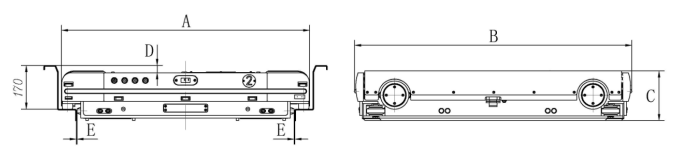

天地人雙向穿梭車外形尺寸及重量(部分列舉)
2023-03-31
瀏覽量： 521
|
具體型號 |
托盤規格 （mm） |
設備重量 (kg) |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
|
TDRII-1012 |
1000X1200 |
285 |
831 |
1270 |
193 |
27 |
3 |
|
TDRII-1113 |
1100X1300 |
295 |
873 |
1370 |
193 |
27 |
3 |
|
TDRII-1210 |
1200X1000 |
280 |
957 |
1070 |
193 |
27 |
3 |
|
TDRII-1211 |
1200X1100 |
290 |
957 |
1170 |
193 |
27 |
3 |
|
TDRII-1212 |
1200X1200 |
300 |
957 |
1270 |
193 |
27 |
3 |
|
TDRII-1213 |
1200X1300 |
310 |
957 |
1370 |
193 |
27 |
3 |
|
TDRII-1214 |
1200X1400 |
320 |
957 |
1470 |
193 |
27 |
3 |
|
TDRII-1215 |
1200X1500 |
335 |
957 |
1570 |
193 |
27 |
3 |
|
TDRII-1216 |
1200X1600 |
345 |
957 |
1670 |
193 |
27 |
3 |
|
TDRII-1311 |
1300X1100 |
300 |
1057 |
1170 |
193 |
27 |
3 |
|
TDRII-1410 |
1400X1000 |
310 |
1157 |
1070 |
193 |
27 |
3 |
|
TDRII-1411 |
1400X1100 |
320 |
1157 |
1170 |
193 |
27 |
3 |
|
TDRII-1412 |
1400X1200 |
330 |
1157 |
1270 |
193 |
27 |
3 |
|
TDRII-1414 |
1400X1400 |
355 |
1157 |
1470 |
193 |
27 |
3 |
|
TDRII-1415 |
1400X1500 |
365 |
1157 |
1570 |
193 |
27 |
3 |
|
TDRII-1510 |
1500X1000 |
360 |
1257 |
1070 |
193 |
27 |
3 |
|
TDRII-1515 |
1500x1500 |
400 |
1257 |
1570 |
193 |
27 |
3 |
備注：
1.我公司可根據各種托盤及各種軌道定制各種規格穿梭板。
2. 托盤尺寸說明，如1200X1000 （前面數字1200代表進叉/寬度方向， 后面數字1000 代表深度方向）。
